同樣，McGizmo很快基於SSC推出了基於原來27L，和PD，更換Lux III為SSC P4的27L－S和PD－S。相對於用深徑比很大的MCR19XR配合Cree，PD－S的泛光範圍更大，中心照度也不輸，更加實用一些，使用MCR27－S的27L－S和S27－PD則具有更好的投射力。

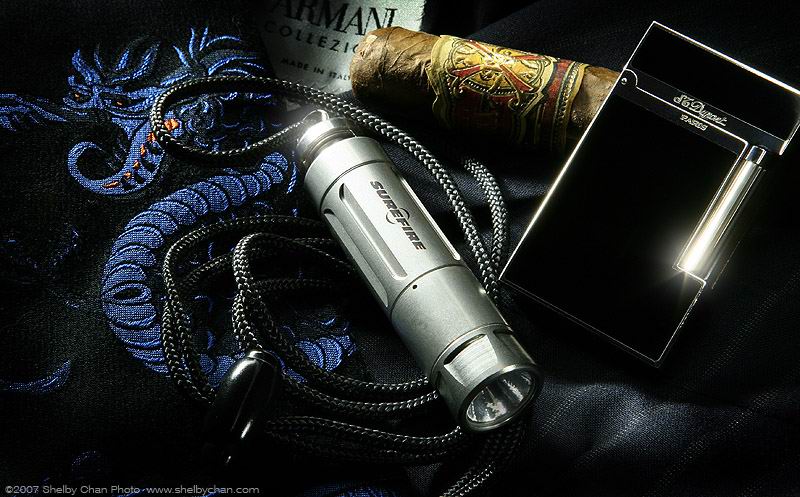

2007 Surefire目錄裏面，最獨特的一款莫過於Titan，它和以往的Surefire手電筒可以說是截然不同，一改強悍的戰術風格，而融入了更多的精緻的東方元素。它是Surefire第一款使用CR2電池的手電筒，體積嬌小。正如其名稱，Titan的外殼由鈦合金製成，使用反光碗＋SSC LED，最高輸出80流明，可以近乎無級（1000級）調光。首批Titan生產1000支，以後的將改為價格比較平民化的鋁合金版本，據說這1000支配額已經被訂空。


Fig.35 Surefire Titan

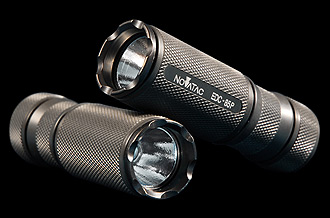

相對於Cree，量產手電筒使用SSC的相對較少，這裏面最值得一提的是Novatac的EDC系列。 EDC系列本屬於HDS，2006年，Novatac和HDS進行了整合，EDC系列也被納入了Novatac門下，基於以前的HDS EDC 60，85，Novatac推出使用SSC＋20mm輕橘皮反光碗的EDC 85，EDC120兩個系列。每個系列又分為標準，T（戰術），P（可編程型），這樣一共就有6種產品。EDC85 ，120分別代表其最大光通量為85，120流明。標準，T，P的區別則主要是軟體，比如標準型默認的第一檔亮度是10流明，而T型為最大亮度，P型可以自己編輯獲得，此外標準型和T型的尾按鈕突出而P型是平的，關於它們的具體的區別可以在官方主頁查詢。這裏再八卦一下，據說最近HDS和Novatac又有了法律糾紛，最直接的後果是CPF上的HDS版被取消了，現在對民間市場發售的Novatac的EDC 85，120處於預訂狀態，預期發貨時間是7月底，不知道他們的糾紛會不會影響到產品的出貨。


Fig.36 Novatac EDC系列，值得期待的智慧電筒

至於說到SSC的缺點，從一些使用的個例來看，SSC的螢光粉穩定性相對欠佳，有時候在電流較大，散熱不好時會出現變色，衰減快等現象。SSC的產能相對Cree，Lumileds較低，這些都是量產手電筒較少採用SSC的原因。另外，使用同樣口徑的反光碗時，SSC的光斑會比Cree和Lux III大一些，不大利於遠射，SSC一次透鏡為較軟較粘，沾上灰塵不易清理（個人經驗是用棉簽蘸水後輕輕擦拭）。

高光效大功率LED，Cree僅僅是個開始。Lumileds當然不會坐視不理，顯然，Lumileds也找到了提高光效的方法，在結合了K2核心健壯性的優勢以後，這樣的產品更具有競爭力。2007年1月23日，Philips Lumileds宣佈其基於K2的大功率白光LED，也就是新K2，光效首次突破100lm/W大關：在350 mA下, 光效 115lm/W（光通量為136lm）、相關色溫(CCT) 4685K；新K2不僅提高了光效，健壯性也進一步增強，可以耐受2000mA的電流，此時光通量達502 lm，光效為61 lm/W。不過，Lumileds對新K2的發佈，更多是處於宣傳考慮，新K2真正量產發貨，恐怕要到2007年底。儘管如此，這還是一款非常值得期待的產品，新K2的應用，使得量產手持單LED手電筒有可能達到250流明以上的光通量。

在發佈新K2兩個月後，Lumileds又發佈了名為Rebel的新產品，這款產品除了同樣具有高光效（但是比新K2略低），還大大減小的一次光學的透鏡體積和整個封裝體積（核心面積不變），大小只有以往大功率LED的四分之一左右。按照Lumileds的說法，這樣小的透鏡使得LED更加接近點光源，另外一個顯而易見的優勢是，這麼小的封裝體積非常適合在袖珍型號的手電筒上應用，反光碗也可以更加充分地利用反射面積。Rebel的發佈雖然晚一些，但是出貨時間更早，現在已經可以在零售市場買到，大概在7月，Fenix和Ultrafire的Rebel LED手電筒就會全面上市了。

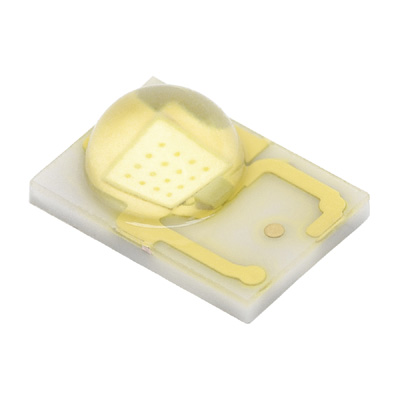

Fig.37 Lumileds Rebel以及和其他LED體形比較

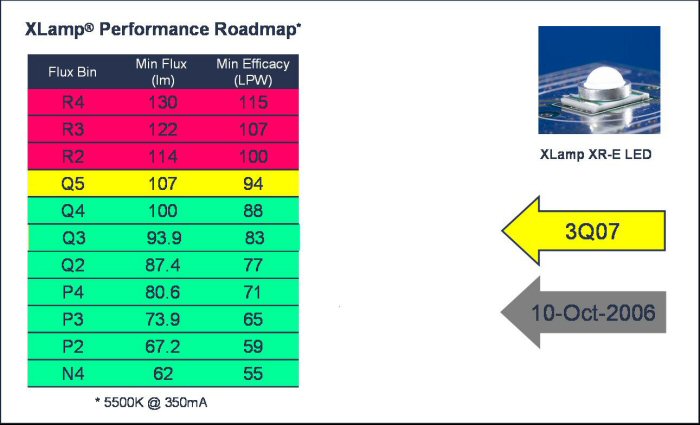

Cree的LED是否會進一步升級呢？回答大概是肯定的，現在已經有經銷商預售在產品目錄裏面還沒有標出的Q4 Bin甚至Q5 Bin 7090XE－E，350ma下光通量分別是100.4-107 lm和107－113.6 lm，可以預見，Cree和Lumileds的競爭將會十分精彩，類似過去數年Lumileds一家獨大的局面是一去不復返了。

Fig.38 Cree光效升級時間表

得益於LED技術的進步，在短短的幾年間LED手電筒有了巨大的進步：第一代1W LED只有不到15流明的光通量，現在最亮的量產單LED手電筒在3－4W功率下可以達到150流明左右。LED手電筒的種類，花樣也更加豐富，多檔調光，頻閃，編程這些功能都出現在手電筒上，大量國產廠商的介入也使得我們有了很多廉價的選擇（雖然品質和可靠性不是太令人滿意）。在未來的幾年裏，Lumileds，Cree甚至Osram還會有什麼新進展？手電筒的結構，功能，人機界面還會有什麼突破？大家一起拭目以待吧。

7.28-07更新：

E1L，E2L，L1三隻Cree的Surefire手電筒開賣了，和前幾個月看到的原型機比，最大的區別是透鏡前部加了一個霧狀透鏡，作用類似反光碗的橘皮紋理，可以使得光斑更加均勻平滑，從評測來看輸出令人滿意。驅動電流不是很高，但壽命，輸出比較平衡，新的透鏡光斑很類似反光碗。此外，Surefire開公佈了G2L，6PL兩款使用SSC LED的手電筒，其實就是原有的G2和6P加上了LED的相容燈頭，和現在市面上常見的Lux III或者Cree的6P相容燈頭原理類似。

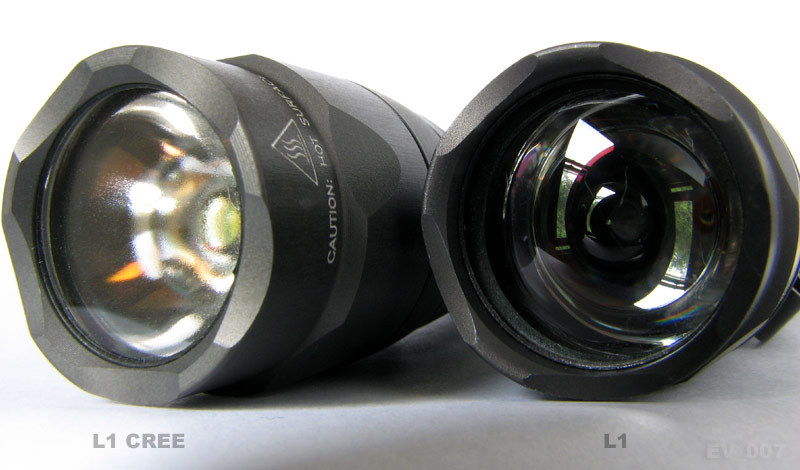

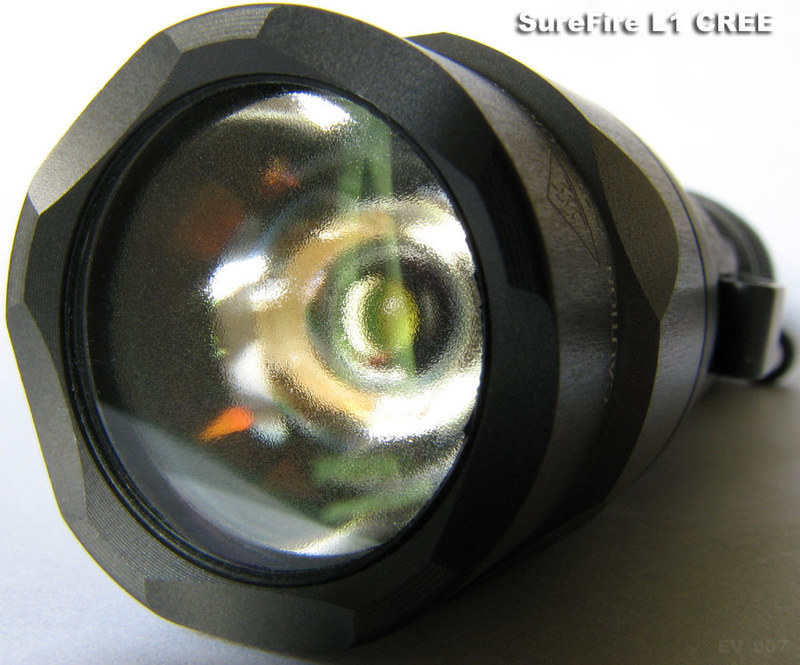

Fig.39 L1 Cree版燈頭透鏡特寫以及和老款的對比

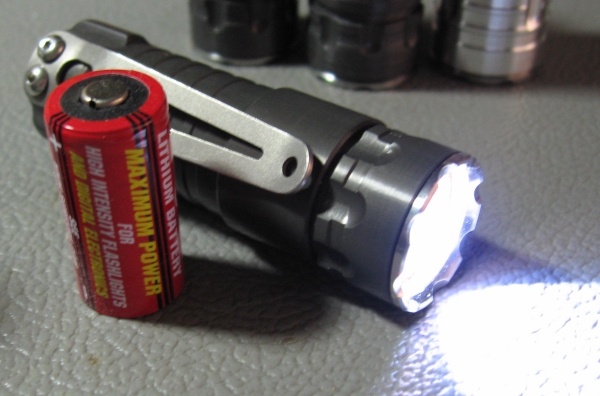

Peter終於解決了ARC LS new電路方面的一點小Bug，進入生產階段,照片公佈。ARC LS new（ARC 5）的機械外觀部分由電筒改造大師McGizmo負責，Peter本人主要負責電路部分。從公佈的照片看，外觀非常類似McGizmo的PD，活塞結構開關，兩個檔位元。但是這兩個檔位似乎是可以編程設定的，LED方面可能使用SSC和K2。ARC LS new的頭部為鈦合金製造，從初步的消息來看價格恐怕不便宜，可能會大大超過Novatac。

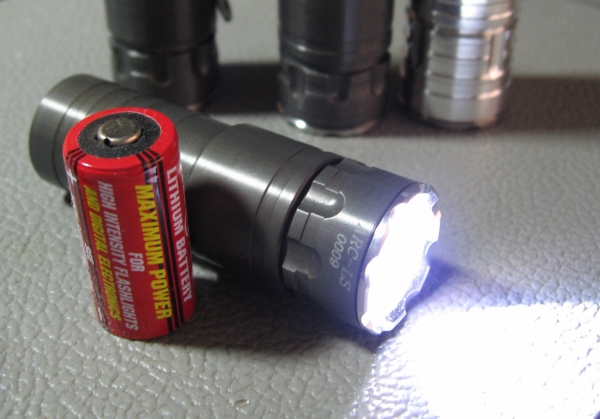

Fig.40 ARC LS new帶有夾子的版本（原型機)

Fig.41 ARC LS new不帶夾子的版本（原型機）

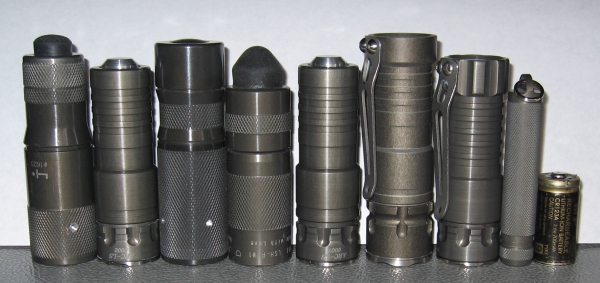

Fig.42 和幾個親戚的比較

Rebel的手電筒終於面世了，其實最早上市的是MTE品牌的，但沒有引起什麼反向。Fenix在美國的經銷商首先推出了採用0100 Rebel的P3D限量版，0100Rebel是現在Rebel中光效最好的，350ma下光通量最低100流明。開放幾個小時以後幾十隻已經被預定一空，P3D Rebel還有使用0080的普通版本，價格和原有的P3D持平。另外，ultrafire也推出了使用rebel LED的手電筒。

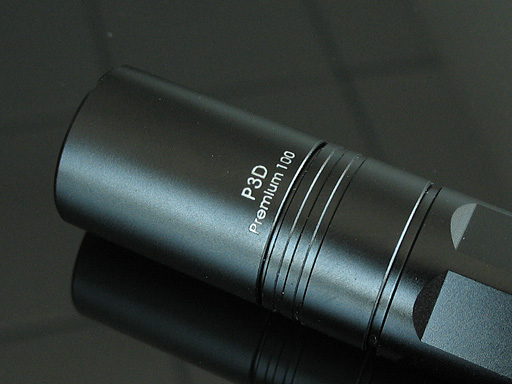

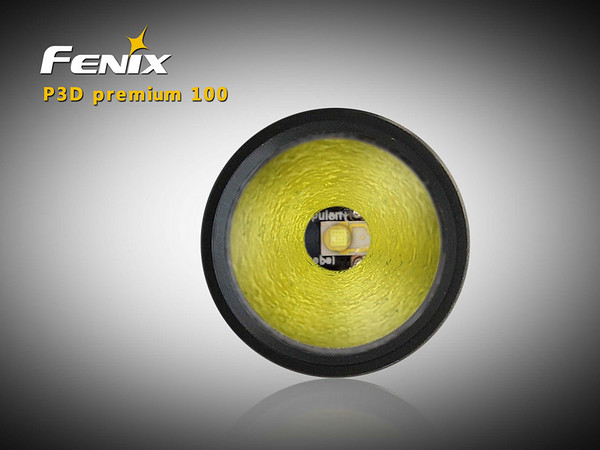

Fig.43 P3D Rebel Premium 100


07.10-25:
LED的發展在上了一個臺階以後，又進入緩慢提高Bin的過程中，比較好的產品往往會選擇Cree 的Q4，Q5；或者Lumileds的Rebel。新K2仍然沒有動靜，SSC的U Bin倒是已見端倪。

Arc終於推出了Arc AAA P的升級版，採用了最高光效的Nichia DS LED，最低光通量為9流明左右，而原有用CS LED的版本為5.5流明。ARC AAA DS版典型的光通量則一般會超過10流明，按照Peter的說法，大約提升30%左右，顏色也沒有原來那麼藍了。原來的用CS的P版，現在降級成普通版，降價出售。外觀都沒有變化，故無需貼圖。

另外一個版本是少量的ARC AAA Snow white，用了更白的LED，但光通量和原有的CS版持平。

2008.2.8更新：

2007年已經過去，2008的產品已經嶄露頭角，下面是從07下半年到08春節，引起個人關注的一些要點摘錄和個人評述。

LED方面，仍然是Lumileds，Cree，SSC三家競爭，但是Cree風頭最勁。目前零售產品已經有採用R2 Bin的產品，光效比早些時候使用的P4 Bin高了40%左右。 而同時，P3，P4，Q2由於數量足，價格便宜，仍然有很大的市場。R2 Bin的LED是市場上第一種光效超過100流明/瓦特的大功率白光LED，或者是350ma下114流明-122流明。同時Cree還保持著業界最高白色LED光效的記錄，Cree的實驗室有130流明/瓦特的產品（根據2007年9月的新聞：http://www.cree.com/press/press_detail.asp?i=1189687350946）。Cree另外一件武器是1000流明的單核LED，電壓和普通產品保持一致，但是可以耐受4A電流（http://www.cree.com/press/press_detail.asp?i=1189169857943），但是關於此件產品資訊甚少，也沒有發佈日期資訊。

Lumileds的2007難續之前的老大地位，不過受到Cree的競爭刺激，光效也取得了長足進步，Rebe0100Bin在350ma下最低光通量為100流明，由於封裝體積小，適合袖珍產品以及多頭產品使用。新K2在市場上已經有售，可惜的是遠沒有達到發佈時的指標，可以買到的產品在1000ma下可以發出200流明以上的光（Cree R2可以達到250流明左右），或者在1500ma達到270流明左右。此外由於產品缺陷，Lumileds在2008年1月宣佈召回一部分TFFC封裝的K2和Rebel。

SSC以Z-Power P4為主打，SSC的Bin沒有Cree劃分那麼細，所以長期以來就是U Bin，不過已經有些預售產品宣佈使用V Bin的產品。或許是因為人員流動的關係，SSC和Surefire有了較多的合作，Surefire發佈的08新品甚至用上了SSC沒有發佈的新武器，後面將會提到。

現在最亮的單核LED手電筒，考慮反光碗等損耗可以達到200流明左右的光通量，一些更強的核心暫時還只能期待，比如新K2的參數縮水，Cree 1000流明單核也一直沒有新的消息。要想進一步提高光通量有幾個途徑。最理想的莫過於提高發光效率，但是發光效率的提高極限就是100%，越接近極限就越困難。根據物理極限計算，以現在已經達到的水準，要想像從Lux III進化到Cree XRE 7090那樣再次獲得一倍的光效提升是不可能發生的。但是今後幾年仍然會有緩步的提高。第二個途徑是增加強壯性，從而提高核心的最大功率，正如新K2那樣。第三個途徑是多核LED，把多個核心封裝在一起，提高功率和光通量，但是會增加面積。第四個則是採用多個LED，也就是俗稱的多頭LED。

採用多個大功率LED的手電筒多為改裝品或者小品牌產品，LED多為串聯以保證電流一致，目前看到的產品以三頭四頭最為常見，也有2頭，5頭，6頭，7頭，CPF上甚至還有人改裝了70頭Cree的“手電筒”。

多核LED在Lux V時候達到極盛，不過隨著Surefire發佈了採用SSC P7的產品，可能又會復興。甚至在小功率LED方面，ARC最新宣佈的ARC AAA GS版本也用了4核的5mm Nichia GS LED，光通量比原有的DS略高（10.5Lumen VS 9Lumen）。

從07年末到2008春節，各主要品牌的一些產品：

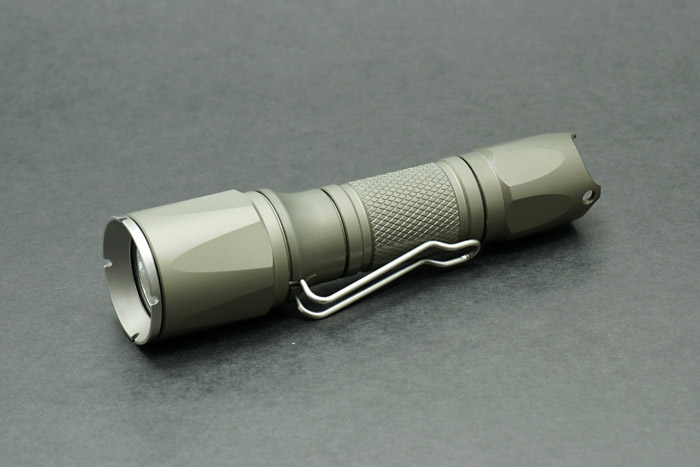

國產LED手電筒仍然以Fenix為龍頭，由於規模批量相對較小，Fenix每一批產品都可以用上當時較新較好的Bin，而一些較大批量的品牌是不明確標出所用LED Bin的，拿到什麼看運氣，這在CPF上被稱為“LED抽獎”。Fenix的主要改進有加入了橘皮反光碗選項，電鍍有自然色可選，提供柔光罩選件等。比較引人注目的新產品是第一款軍警用手電筒T1，兩節123A供電，反光碗加大，聚光比以前的直筒強，有較厚實頭環保護。使用Q5的版本實測光通量達到200流明左右，輸出較強。


Fig.44 Fenix T1

由於Cree的XRE 7090 為單核面積小光通量又較強，不少國產廠商推出了以遠射為賣點的大頭手電筒。代表有Lumapower的MRV，Tiablo的A8，A9，Raidfire的Spear，Dereelight的DBS，以及略小一些的Regal WT1。這些手電筒都用了較大的反光碗獲得較小的光斑，從而遠射能力較強，某些產品1米距離光斑中心照度達到20000Lux甚至更高。

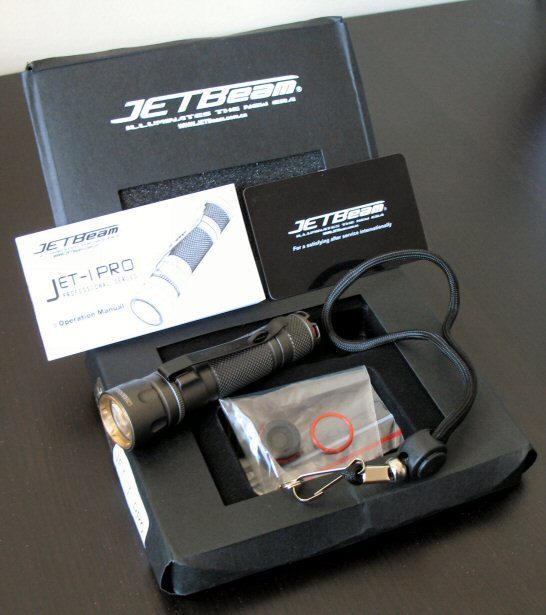

Jetbeam推出了一節鋰電，大頭的Mark III以及一節AA的 Jet I Pro。後者號稱最強的1AA手電筒，採用一顆R2 WC Bin的LED和加大一號的光面反光碗，在使用一節鎳氫AA的時候，驅動電流也高於一般產品。不過，由於實測值只有標稱值（240流明）的一半左右，在手電筒論壇引起了軒然大波，同時也把國產手電筒和一部分進口品牌手電筒中普遍存在的“虛標”問題推到了台前。


Fig.45 Jet I Pro

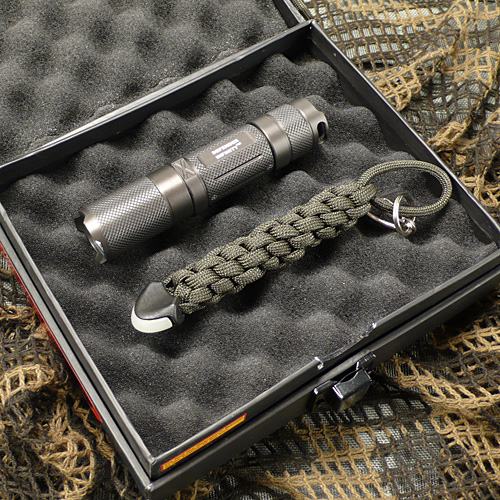

另外一個比較有特色的產品是新牌子Nitecore，1AA直筒手電筒，外觀設計和做工都算上乘。採用1AA鎳氫電池時輸出接近14500鋰電。正向Clicke開關，通過旋轉頭部切換兩個檔位，其中一檔為最高，另一檔則為用戶預設，可以無級調光。



Fig.46 Nitecore defence Infinity

Inova宣佈將在08年推出Cree LED的手電筒，這個步子顯然慢了些，Shotshow08中Inova展出了K系列，不過詳情未知。


在2月舉辦的Showshot 2008展覽上，Surefire作為高端電筒的龍頭，發佈了一系列新品，相對於06，07的沉悶，著實讓人振奮了一下，主要產品有（資訊無法保證完全正確）：

E1L和E2L改版成兩檔輸出，已經有售；

E1B 單節鋰電，黑色 80流明/5流明 $110，已經有售；

6PD, Z2, C2, G2Z 都將有LED版本（加了P60L或者P61L嵌入式替換燈頭）；

E2D LED，LED版本的E2D Defender, 120流明 三月發售, $136；

P61 200流明,嵌入式LED替換燈頭；

G3L-BK-KIT01 - G3和V85手電筒套，帶有三節備用電池的套裝，$129, 很快發售；

X400 槍燈- 基於X300 加上鐳射瞄準器， $435；

UA2 OPTIMUS, 大約5月發售, 200流明，8檔輸出加戰術閃光和SOS閃爍, 餘電指示, 變焦功能. $279.

TITAN T1A 一節鋰電，鋁制的平民版本Titan；

U2B INVICTUS , 下半年, 基於SSC P7， 400流明, 2-400流明8檔輸出 + 戰術閃光 + sos閃爍, 餘電指示；

KL9燈頭，M介面，SSC P7，參數不明；

HID ARCLIGHT - 緊湊型 HID, 1600流明, 12節或者16節鋰電供電。

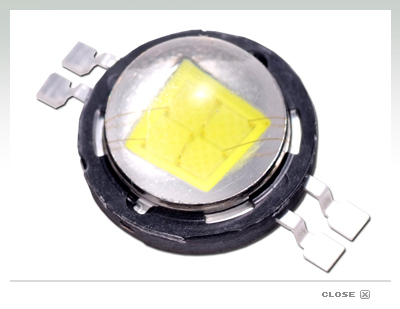

可以看到，Surefire08新品除了最後一款為HID產品以外，全部為LED產品，傳統的燈泡產品開發處於停滯局面。在這些新品裏面，最引人矚目的莫過於UA2和UB2這兩款。首先UB2採用了 SSC Z-Power P7（UA2不確定），這是一種多核LED，採用四個Cree的EZ1000LED，田字排列，按照洩露出來的規範書，在1.4A 下光通量可以達到400流明左右，最高可以耐受2.8A左右電流。


Fig.47 SSC Z-Power P7



Surefire在部分產品上採用多核SSC P7，讓人想起了Lux V的產品，多核LED是否會因此而復興呢？

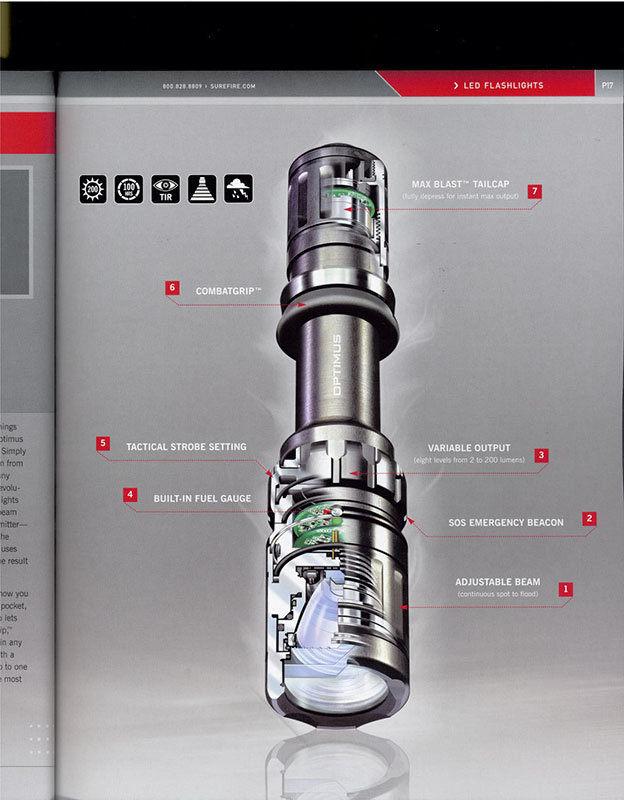

UA2，UB2的特色遠不止新LED，磁控的選擇開關從6檔增加到11檔（關閉+8檔輸出+SOS+戰術閃光，其中SOS和閃爍在Surefire產品中是第一次加入），尾部按鈕改成類似A2，L1，L2那樣的兩檔，輕按為預選亮度，重按為最大亮度。電筒上增加餘電指示燈，隨著電量消耗會從綠色變成黃色和紅色。UA2帶有變焦功能，可以調整照明範圍的大小。

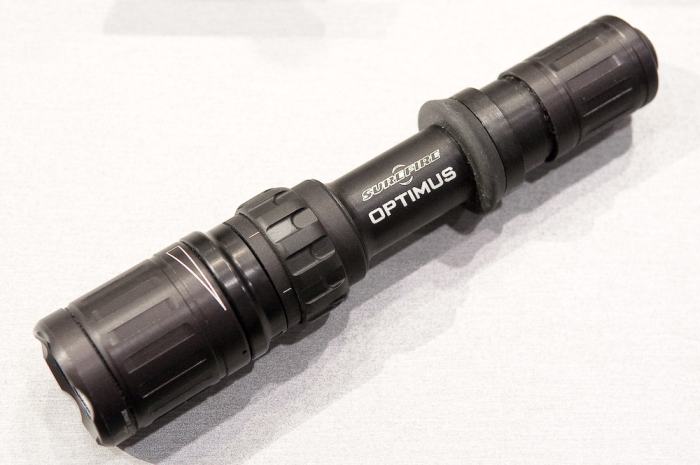

Fig.48 Surefire UA2 "Optimus"
